Steel Framing

cAPA

O QUE É CONSTRUÇÃO A SECO?

A principal diferença entre a construção a seco em Light Steel Framing (LSF) e a construção em alvenaria é o nível de industrialização que o primeiro conta. Através do processo industrial, é possível produzir materiais mais resistentes, com acabamento perfeito e alta durabilidade, o que resulta em uma produto final de qualidade incomparável. Utiliza pouca água durante o processo de construção e apresenta inúmeras vantagens se comparada com a alvenaria.

Sua estrutura é realizada através do aço galvanizado, que consiste na aplicação de uma camada bem fina de zinco, protegendo o aço e evitando a corrosão. Permite a montagem de edificações para diversos tipos de usos, tais como: residências, escritórios, hospitais, escolas e edifícios.


 SUA CASA PRONTA EM ATÉ 150 DIAS


Steel Framing consome até 90% menos água, emite até 73% menos CO2 na atmosfera e preserva 52 árvores.

CARACTERÍSTICAS

drops

Consumo de até 90% menos água durante a obra

money

Evita de mais de 80% o desperdício de materiais
Precisão orçamentária

mop

Facilita limpeza e organização do canteiro de obras, melhorando a gestão dos recursos e melhores condições de segurança ao trabalhador

Proteção ao meio ambiente

Os materiais utilizados no sistema, são menos agressivos ao ambiente e podem ser reciclados em sua grande maioria

ideas

O Light Steel Framing possibilita aos arquitetos total liberdade de criação, permitindo a elaboração de projetos arrojados e de expressão marcante.

ruler

Devido ao seu processo de fabricação industrial, uma estrutura em Light Steel Framing tem precisão milimétrica

feather

Estruturas em Light Steel Framing reduzem em até 30% o custo das fundações, por serem mais leves que as estruturas de alvenaria.


CONHEÇA O SISTEMA LIGHT STEEL FRAMING

Quando se trata de inteligência em obra, não há como negar que o Light Steel Framing (LSF) é a escolha certa para obter uma edificação sustentável, racional, confortável e leve. Mas o que realmente queremos dizer com inteligência em obra? Aqui vão alguns pontos:

bank

SEU DINHEIRO VALE MAIS NO LIGHT STEEL FRAMING
O Light Steel Framing é composto por materiais industrializados, o que permite precisão orçamentária, executiva e padronização dos materiais. Uma construção convencional tem em média 25% de descarte. Isso significa que ¼ do que foi investido na obra foi parar literalmente no lixo. Já o LSF fica na casa dos 5% a 2% de desperdício. Devido à industrialização e o constante desenvolvimento do sistema LSF, essas taxas tendem a diminuir cada vez mais.

feather

SUSTENTABILIDADE, ECONOMIA E QUALIDADE DE VIDA
Por ser uma estrutura leve, sua fundação é rasa e necessita de menos concreto, aproximadamente 1/3 do que seria utilizado em uma estrutura de alvenaria. A grande vantagem é que podemos usar esse valor economizado em melhores acabamentos, etc.

water

O uso de água em uma construção LSF é praticamente zero, usado apenas na fundação. O sistema utiliza 90% menos água que uma construção convencional. A base do sistema é o aço, que é 100% reciclável.

temperature

O sistema tem desempenho térmico e acústico superior. A troca térmica entre ambiente externo e interno é muito baixa, proporcionando maior qualidade de vida.

hourglass

RAPIDEZ, PRATICIDADE E DURABILIDADE É O FOCO
A execução da obra é rápida. O sistema foi pensado a evitar o famoso “faz / desfaz” que acontece nas obras de alvenaria, onde você faz a parede e depois quebra para colocar instalações. O LSF é um processo construtivo linear, onde as etapas da obra andam juntas.

strong

Alta resistência e durabilidade são um dos pontos mais importantes. Os materiais industrializados possibilitam que o sistema dure tanto quanto, ou mais que uma obra em alvenaria. Além disso, os materiais são leves, de grandes dimensões e seguindo uma modularidade, o que permite uma maior produtividade.

sparkles

O revestimento em placas torna a manutenção simples pois não é necessário quebrar nada. Quando há, por exemplo, algum problema de vazamento na parte hidráulica em uma parede, apenas corta-se as placas de revestimento da região necessária, faz a manutenção, e depois fecha utilizando os próprios recortes de placas, sem fazer bagunça e sujeira.

guarantee

NORMATIZAÇÃO DO SISTEMA
NBR 14762:2010
Dimensionamento de estruturas de aço constituídas por perfis formados a frio – Procedimento

NBR 6355:2012
Perfis estruturais de aço formados a frio – Padronização

NBR 15253:2014 (Em desenvolvimento)
Perfis de aço formados a frio, com revestimento metálico, para painéis estruturais reticulados de edificações

Diretriz SiNAT n°003
Diretriz para avaliação técnica de sistemas construtivos estruturados em perfis leves de aço zincado conformados a frio, com fechamento em chapas delgadas (Sistemas leves tipo “Light Steel Framing”)

FUNDAÇÃO

fundacao

Radier é uma fundação do tipo rasa que se assemelha a uma grande sapata de concreto armado, onde é submetida a esforços axiais decorrentes do carregamento da estrutura. Essas cargas da edificação são depositadas de maneira distribuída e na maioria dos casos é utilizado quando não há grandes variações de níveis no terreno (topografia favorável) ou quando a área das sapatas ocuparem cerca de 70 % da construção. Suas vantagens são baixo custo e rapidez na execução, comparado aos demais tipos de fundação.

Vantagens

money

Custo: comparado a outros sistemas, a economia chega até 30%;

hourglass

Rapidez na execução;

engineer

Redução na mão de obra;

sparkles

Não há necessidade de escavação, baldrame e contrapiso.

feather

Ideal para utilização de sistemas construtivos como LSF

11 PASSOS PARA CONSTRUÇÃO DO RADIER

1º Passo: Fazer a limpeza do terreno e como base no projeto de alocação montar os gabaritos;

2º Passo: Se necessário, realizar cortes e aterros para atender os níveis especificados no projeto arquitetônico;

3º Passo:  Fazer a compactação do solo, principalmente nas áreas onde foi feito a movimentação. Lembrando-se de conferir o nível do solo após a compactação;

4º Passo: Fazer a montagem da caixaria de delimitação e entre a variação das cotas, lembrando sempre de fazer a conferência do esquadro da obra;

5º Passo: Fazer a passagem das infraestruturas, assim como elétrica e hidráulica;

6º Passo: Fazer o nivelamento das formas e, se necessário, utilizar calços para nivelar. Para conferir, use o nível laser;

7º Passo: Para impermeabilização fazer a instalação da lona de boa qualidade, recomenda-se trabalhar com camada dupla para maior estanqueidade;

8º Passo: Lançar em toda a área do radier um lastro de brita com 7 cm. Nas tubulações de hidráulica, ao invés de brita, primeiro utilizar argamassa e, somente depois, colocar brita com terra nas tubulações;

9º Passo:  Fazer a alocação das armaduras e malhas como especificadas pelo projeto estrutural;

10º Passo: Antes da concretagem, vedar e fixar as tubulações hidráulicas e elétricas;

11º Passo: Lançar ou bombear o concreto de forma cautelosa para que não haja rompimento das caixarias. Espalhar, nivelar e vibrar o concreto para que preencha todos os vazios;

12º Passo: Aguardar o concreto atingir a resistência mínima estabelecida em projeto, após isso fazer a desforma.

ESTRUTURA

paredes

PROJETO DETALHADO É PRIMORDIAL

Para execução do LSF é obrigatório um projeto detalhado com as especificações de modulação, perfis, dimensões de corte, etc. O projeto é um dos pontos cruciais para a execução de uma boa obra.



AÇO GALVANIZADO

bobinas na industria

O Light Steel Framing nasce nas bobinas de aço, que passam por um processo chamado de Galvanização, no qual recebe um banho de Zinco (Zincagem). Essa galvanização varia de acordo com a região que o aço será utilizado. O comum é 275g/m², porém, próximo de orlas marítimas a galvanização é maior (2000m da orla), necessitando de 350g/m².

O aço utilizado na maioria dos casos é o ZAR 230 Mpa ou 280 Mpa.



A ESTRUTURA

perfis

O sistema LSF trabalha com carregamento distribuído, diferentemente da alvenaria, onde as cargas são distribuídas pontualmente em pilares e viga. As paredes, chamadas de painéis estruturais, recebem as cargas de cobertura e lajes para distribuí-la à fundação.

O conjunto da estrutura metálica e fechamento em OSB constituem um diafragma que permitirá a resistência a intempéries, cargas verticais, ventos e sismos.

Os perfis de aço são fixados diretamente no radier, porém, devido a alcalinidade do concreto, é necessário proteger o perfil com banda acústica (mais utilizado) ou flashing. O contato direto do aço com o concreto corrói o aço, danificando a estrutura.

Para a fixação da estrutura são necessários chumbadores a cada 1,20m do tipo parabolt e também cantoneiras de ancoragem em todos os cantos.

A composição da estrutura, basicamente se resume à guia (Perfil U) e montantes (perfil U enrijecido). No caso do sistema engenheirado, apenas montantes.

Os montantes são posicionados verticalmente e modulados em 400mm e 600mm. A escolha da modulação depende do cálculo estrutural e das placas de fechamento. Essa modulação permite que entre os montantes seja possível a aplicação de isolantes termoacústicos e instalações hidráulicas e elétricas.

PAREDE

Paredes

A COMPOSIÇÃO DAS PAREDES

Pela ampla gama de fechamentos de parede no sistema LSF, é possível criar inúmeras composições, com lãs de absorção diferentes, placas diferentes, duplicadas, espessura e densidade variadas, para cumprir uma função especifica de acordo com o cliente desejar. Após a definição da composição de cada parede, é possível definir exatamente a espessura de cada uma delas precisamente.

Sendo as paredes executadas com fechamento de um lado e de outro e “vazio” interno, a parede funciona com o que se chama na física de massa/mola/massa, resultando assim em um desempenho térmico e acústico notavelmente superior.

FECHAMENTO EXTERNO

FECHAMENTO INTERNO

LAJE

lajes

ESTRUTURA DA LAJE

A estrutura de laje em uma obra LSF pode seguir dois formatos estruturais, sendo eles:

- Treliçado: Utilizando a mesma tipologia de montantes das paredes (90mm)

- Vigamento: Perfis de maiores dimensões fazendo a função de vigas.

Existem também outras combinações de perfis para formar a laje. O que definirá a forma adotada é o tamanho do vão e quantidade de apoios, e em compatibilização com os demais projetos, poderá também ser definida pelas tubulações que transitarão pelos perfis.

A definição da altura das treliças ou vigas bem como as espessuras das peças vai depender do cálculo estrutural, por isso é necessário frisarmos novamente a importância do projeto em todo o processo de uma obra.



MODULAÇÕES

As treliças ou vigas de laje, assim como as paredes, devem seguir uma modulação. A mesma modulação adotada nas paredes será a da laje. As peças devem sobrepor exatamente sobre os montantes da parede cara correta transmissão das cargas.



FORMAS DE REVESTIR A LAJE

Existem basicamente duas formas de revestir a estrutura da laje, o que chamamos de laje seca e laje úmida.

LAJE SECA

- Laje Seca: Composta por placas de Mezanino 23mm ou 40mm, ou uma mescla de OSB 18,3 mm com placa cimentícia. Esse tipo de laje é indicado para locais sem desníveis e é ideal para pisos secos (laminados, tábuas, vinílicos). Outra vantagem dessa composição é a leveza e rápida instalação.

laje úmida

- Laje Úmida: Composta por placa de OSB 18,3 mm e um contrapiso armado com concreto tipo “farofa” sobre o mesmo. É preciso aplicar uma lona plástica de dupla camada sobre o OSB antes de aplicar o contrapiso. A armação do mesmo deve ser realizada com malha pop, positiva e negativa. As vantagens desse tipo de laje é a possibilidade de realizar desníveis na própria argamassa, bem como impermeabilizar e assentar revestimentos cerâmicos. Geralmente esse tipo de laje é escolhida também pela sensação de rigidez que apresenta. Quando a laje úmida for adotada é preciso tomar cuidado em respeitar a espessura adotada do contrapiso para não gerar sobrepeso, além da proteção dos perfis de aço do segundo pavimento, para que não entrem em contato com o concreto.

TELHADO

telhado

O telhado em uma edificação em Light Steel Framing segue as mesmas premissas de uma obra em alvenaria, sendo composto por materiais da estrutura e cobertura.

As telhas para cobertura em uma casa de LSF pode ser especificada em telhas cerâmicas, metálicas, de fibrocimento, de concreto ou asfálticas, por exemplo. O sistema é muito versátil, no entanto o ideal é a utilização de telhas leves como as asfálticas (Shingle), o que resulta em estruturas mais leves e, portanto, com maior custo x benefício.



Clique em um dos botões abaixo para saber mais:

INSTALAÇÕES

instalacoes2

As instalações de uma edificação em Light Steel Framing em nada se diferem das instalações aplicadas em uma construção convencional. De maneira geral, os materiais aplicados em instalações elétricas, hidráulicas, gás, internet, telefonia, aquecimento solar, energia solar, TV, CFTV, não necessitam de especificidades em cada sistema em si para que estes possam constituir uma obra em LSF. As considerações de projeto também são as mesmas que uma construção convencional.

As diferenças entre as instalações em uma construção convencional e em LSF aparecem na execução e em alguns acessórios específicos de fixação das instalações.

ORIENTAÇÕES GERAIS

Para as passagens de tubulação pelo radier e eventuais baldrames, é recomendado que haja precisão no posicionamento de cada elemento, evitando desalinhamento com as paredes. O cuidado nas instalações deve partir da fundação.

A necessidade de quebrar as paredes após prontas, como ocorre na alvenaria convencional ocasiona um grande transtorno, além da quantidade de entulho gerado.

As paredes de LSF não precisam ser quebradas para o encaixe das tubulações como é feito na alvenaria convencional. Também não é necessário pré-fixar as peças nas lajes antes da concretagem, onde nesse processo é possível danificar caixas de passagem e demais acessórios. As instalações transitam nos vazios internos das paredes, lajes e forros do LSF e são fixadas após a montagem da estrutura como um todo, o que facilita as atividades da mão de obra que executa as instalações além de evitar danos em materiais.

Uma outra grande vantagem do sistema LSF está na visualização das instalações como um todo na obra. Todas as paredes são uma espécie de shaft, o que torna possível observar a interferência entre as instalações, permitindo que isso seja corrigido de forma simples e sem danos. Com as paredes revestidas apenas de um lado e aberta do outro pode-se visualizar todas as instalações e inclusive fazer ajustes nas medidas do projeto (as built) antes de realizar o fechamento da parede, para que o cliente saiba exatamente onde cada instalação está passando.

Toda a infra de elétrica, internet, telefone, TV e CFTV deve ser feita com eletrodutos e de forma separada. Não se deve misturar os sistemas em um mesmo eletroduto.

TUBULAÇÕES HIDRÁULICAS

instalacoes

O detalhe encontra-se nas tubulações de água. Devido à pressão, as tubulações podem se movimentar e vibrar dentro das paredes e com isso ocasionar cortes ou furos, por isso os tubos devem ser fixados com braçadeiras em pontos estratégicos e reforços horizontais em seu ponto de saída, e estarem protegidas com protetores de montantes (DryFIX) na passagem pelos furos de serviço. A tubulação de gás e água quente, geralmente feitas com tubos de cobre, também possui uma particularidade na qual devem estar isolados do aço para que não ocorra corrosão, sendo utilizado também o protetor de montantes para este isolamento.

Um ponto importante é a não colocação de tubulações e eletrodutos na parte interna dos montantes estruturais de parede, pois são onde os parafusos do chapeamento irão entrar, podendo danificar as instalações.

FUROS DOS PERFIS ESTRUTURAIS

A furação dos perfis estruturais para passagem de instalações é normalizada pela NBR 15253 que permite que não sejam necessários reforços para as furações, se seguidas conforme o padrão estabelecido pela norma. As furações não devem estar à menos de 300mm da extremidade e não devem ter menos de 600mm entre os furos. O formato dos furos deve ser redondo ou oblongo e não ultrapassar 35mm de diâmetro. Para furações diferentes do padrão é necessário reforçar os perfis com chapas de aço auxiliares.

A manutenção das instalações no sistema LSF também possui uma grande vantagem pois não é necessário quebrar nada. O trabalho é feito cortando as chapas de fechamento na região onde é preciso realizar a manutenção e com a própria chapas cortas é possível reconstituir a área cortada, evitando bagunça e sujeita.

FORROS

forros

A aplicação de forros nas construções no Smart Framing pode ser feita da mesma forma que no sistema tradicional. É possível aplicar diversos materiais como gesso, madeira, PVC ou outros. Os forros podem ter projetos variados com diferentes níveis, vigas visíveis, forros falsos, inclinados ou planos. O espaçamento da estrutura para sustentação do forro deve seguir a orientação do fabricante.



Clique no botão abaixo e veja toda a linha de forros que a Espaço Smart oferece:

ISOLAMENTO

isolamento

O Light Steel Framing possibilita o uso de uma gama variada de produtos que têm funções especificas na construção. Podem ser isolantes térmicos, isolantes acústicos e barreiras de umidade, por exemplo. Estas isolações são instaladas durante a obra e proporcionam maior conforto térmico e acústico dentro de um edifício, quando comparado com construções tradicionais.



Clique no botão abaixo e veja toda a linha de forros que a Espaço Smart oferece:

ESQUADRIA

esquadrias

PREMISSAS PARA A INSTALAÇÃO DAS ESQUADRIAS

As esquadrias são os elementos que realizam o fechamento de vãos como janelas e portas e devem assegurar 5 condições mínimas: estanqueidade à água, estanqueidade ao ar, resistência ao manuseio, resistência a cargas e desempenho termo acústico.

As tipologias de esquadria encontradas hoje no mercado são alumínio, madeira, ferro e PVC.

No Light Steel Framing existe basicamente duas formas de vedar o aço no entorno das janelas: com membrana hidrófuga e flashing ou com membrana líquida sobre OSB e Fabric 6”. É preciso criar uma barreira física no entorno de todos os vãos para não permitir que a umidade externa seja transmitida para o interno e alcance o gesso acartonado.

1
2

O conjunto das paredes com as esquadrias é um dos pontos cruciais para que a estanqueidade e desempenho acústico e térmico do conjunto tenha a eficácia esperada.

De fato, é possível colocar qualquer tipo de esquadria no sistema Light Steel Framing, com algumas vantagens além da alvenaria, como a precisão do vão e a garantia de esquadro por exemplo, porém, existem algumas particularidades que devemos levar em consideração na hora da escolha da esquadria.

Já vimos que o sistema tem um ótimo isolamento termo acústico, se sobressaindo relevantemente a alvenaria, onde em muitos casos uma parede de LSF equivale a duas e até três paredes de alvenaria, se tratando de desempenho, logo, colocar uma tipologia de esquadria que não condiz com a eficiência das paredes seria como colocar roda de Fusca em Ferrari, não é mesmo?

ESQUADRIAS DE VIDRO TEMPERADO

Basicamente a esquadria de vidro temperado é composta por duas guias de alumínio na parte inferior e superior que permitem a movimentação do vidro, cantoneiras nas laterais, o vidro em si como vedante e em alguns casos uma escova de vedação entre os vidros. Mas porque podemos equipará-la a uma roda de Fusca em Ferrari? Essa tipologia de esquadria possui uma eficiência termo acústica extremamente baixa, quase nula. A única função que a mesma cumpre é a proteção contra chuvas. Se tratando de segurança, esse tipo de esquadria também deixa a desejar. Para um sistema construtivo tão eficiente, deve-se descartar a escolha de uma esquadria de baixa qualidade e pouco desempenho.

ESQUADRIAS DE ALUMÍNIO

Considerada uma escolha custo benefício interessante. Existem diversas tipologias de esquadria de alumínio que podem variar nas dimensões dos perfis, desenhos de quadro, aceita vidro temperado, comum, laminado, duplo e espessuras de vidro que podem chegar a 40 mm. É recomendado que possuam um recurso para o aumento de desempenho térmico denominado thermal break (barreira térmica de polímero) utilizado nas esquadrias de alumínio.

Uma das grandes vantagens do alumínio é a sua durabilidade. O material é resistente a ferrugem e corrosão, sendo uma boa escolha para áreas litorâneas por exemplo. Além disso, é possível anodizar ou aplicar pintura eletrostática no alumínio aumentando sua vida útil. As esquadrias em alumínio também são leves, tornando a instalação mais fácil e diminuindo a sobre carga na estrutura, é de baixa manutenção.

É importante frisar que escolher uma esquadria de alumínio regulamentada pela NBR 10821 é a melhor opção, pois há garantia de estanqueidade e isolamento acústico mínimo, e, se tratando de isolamento acústico, também é possível preencher os perfis com lãs minerais afim de otimizar o desempenho.

O alumínio é um material 100% reciclável.

ESQUADRIAS DE MADEIRA

A esquadria em madeira também é uma opção interessante a se considerar. Ela oferece a maior gama de personalização dentre as demais e, quando maciça, possui desempenho termo acústico excelente. A escolha da espécie da madeira é um requisito decisivo na qualidade da esquadria.

É um material durável, mas depende de uma manutenção periódica específica e preferencialmente deve estar protegida de umidade e exposição direta ao sol. A madeira é o lugar perfeito para cupins, outro motivo para as manutenções serem de extrema importância.

Uma desvantagem desse tipo de esquadria é a limpeza, pois é um material que não pode receber água.

ESQUADRIAS DE PVC

As esquadrias de PVC formam um casamento perfeito com o LSF quando se fala de leveza, sustentabilidade e desempenho termo acústico. Hoje, as esquadrias de PVC são as melhores nesse quesito, sendo a roda de Ferrari na Ferrari. O PVC possui uma grande versatilidade para cores e acabamentos. A maleabilidade do PVC permite que a indústria tenha liberdade no desenho dos perfis, permitindo criar um design totalmente estanque e com ótima isolação.

Assim como o alumínio, o PVC é um material durável, reciclável e sustentável. Mas é preciso tomar cuidado na escolha PVC pois o mesmo precisa ser de qualidade, caso contrário os perfis amarelam e ressecam com o passar do tempo.

ACABAMENTO

acabamentos

O sistema de Lighgt Steel Framing é muito versátil. Aceita qualquer tipo de acabamento, tanto externo quanto interno. Por isso o LSF conquista cada vez mais o mercado brasileiro.

Todas as vantagens apresentadas pelo sistema superam as construções em alvenaria, sem deixar de lado a beleza e o design dos mais modernos acabamentos disponíveis no mercado. A Espaço Smart possui fornecedores que são lideres mundiais em seus segmentos, prezamos a qualidade e a modernidade das soluções que apresentamos aos nossos clientes. Confira abaixo, clicando nos botões, toda a linha de acabamentos que fornecemos em nossas lojas:

Acabamentos
Acabamentos
Acabamentos
Acabamentos

Clique na aba "Galeria de Imagens" para ver mais foto.

KIT SMART FRAME

Kit Smart Frame

O Kit SMART é exclusividade Espaço Smart em parceria com a SMART Sistemas Construtivos, o kit nada mais é que a apresentação do projeto estrutural, solução estrutural, acessórios e assessoria técnica.

A SMART Sistemas Construtivos, através do seu pioneirismo e busca incessante por tecnologia e desenvolvimento, tornou-se referência técnica em projetos Light Steel Framing. Através de uma equipe especializada, já elaborou mais de 100.000 m² de projetos estruturais, tornando-se a mais experiente no ramo do país.

O Kit SMART consiste em:

Estrutura personalizada sob medida;
Projeto e detalhamento Estrutural SmartFrame;
Caderno de Montagem de obras;
ART de projeto estrutural;
Memorial de cálculo;
Romaneio de peças;

Visualizador 3D;
Assessoria Técnica;
Estruturas complementares em aço laminado quando necessário;
Acessórios especiais complementares;
Treinamento mão de obra.

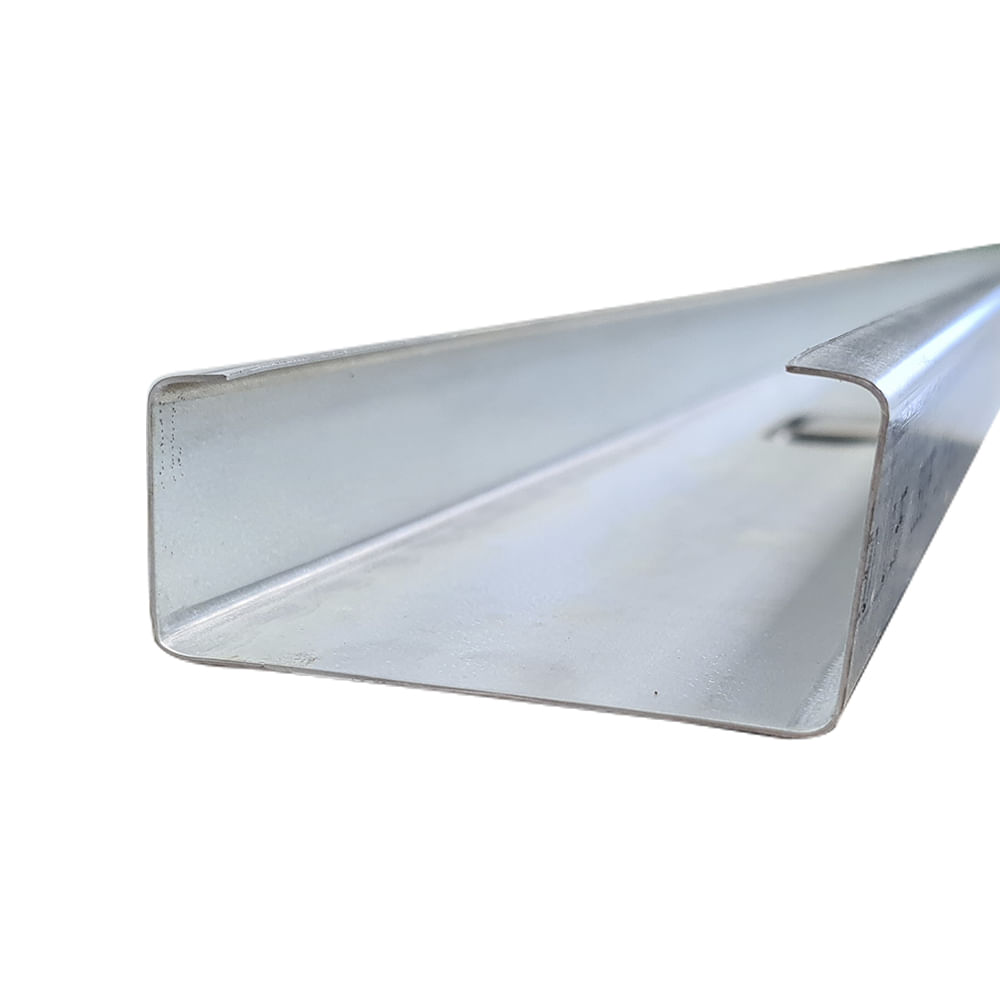

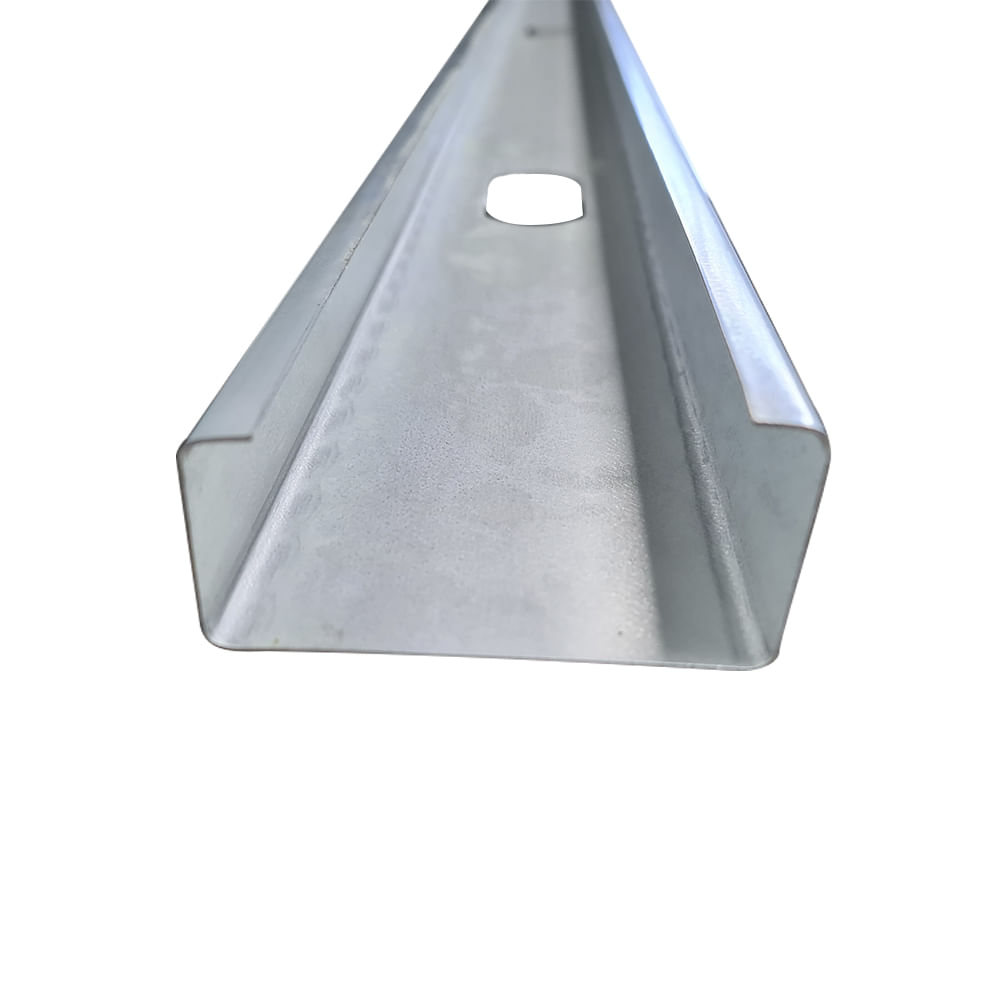

Perfil

Perfil

Os perfis metálicos produzidos pela SMART Sistemas Construtivos são produzidos utilizando aço galvanizado com revestimento em zinco/alumínio, para que seja empregados como estrutura nas obras, conforme especificado em projeto. Esse produto está de acordo com as exigências da norma ABNT 15.253.



Perfis Steel Framing

Perfis Drywall

OSB

OSB

OSB é um produto composto por pequenas lascas de madeira orientadas em camadas cruzadas seguindo uma determinada direção, resultando em sua alta resistência e rigidez.

Vantagens
 Economia e simplicidade na estrutura.
 Contraventa a estrutura, dispensa o uso de fitas e barras.
 Alta resistência a impactos.
 Elevado conforto acústico.
 Resistência a umidade.
 Garantia estrutural e contra cupins de 20 anos
 Versátil, aceita diversos tipos de acabamentos.
 Produto ecologicamente correto.

Aplicações
 Contra-ventamento e Fechamento
 Cobertura
 Reforço de Drywall
 Laje seca
 Decoração

OSB

OSB

Membranas

Membrana
Membrana Liquida

A membrana atua como uma barreira contra água, vento, calor e poeira, garantindo estanqueidade e a adequada ventilação das paredes. Essa membrana funciona como nossa pele: impede a entrada de umidade, mas permite a transpiração da edificação. Assim, os problemas com mofo e infiltrações são evitados. É como se toda a estrutura externa fosse “embalada” com uma membrana especial. As membrana utilizadas no sistema podem ser a membrana hidrófuga ou a membrana liquida.

Vantagens
 Resistência e proteção com tecnologia comprovada;
 Permite a adequada ventilação das paredes;
 Dimensões que garantem maior rendimento e otimização de mão-de-obra.

Banda Acústica

Banda Acústica

A Banda Acústica é uma fita com polietileno expandido (dentre outros materiais), que proporciona maior isolamento acústico, é utilizada no encontro entre as estruturas de aço com pisos ou lajes. São fáceis de aplicar, oferecem um ótimo acabamento, são anti-trepidação e oferecem longa durabilidade.

Flashing

FLASHING

Fita adesiva de asfalto modificado que em conjunto com a membrana, atua como uma barreira contra o calor e vapor d’água e garante a vedação e estanqueidade da interface entre os subsistemas (paredes-esquadrias; paredes-fundação). Deve ser aplicado no contorno de janelas e portas.

Vantagens
  Resistência: produto para proteção com tecnologia comprovada.
  Racionalização de materiais e mão-de-obra: Dimensões que garantem maior rendimento e otimização de mão-de-obra.

Placa de Gesso (Drywall)

PLACA DE GESSO RU RF

CHAPA ST E ST FORTÍSSIMA

Chapa Standard (ST) é a chapa Gypsum Drywall com borda rebaixada, voltada a montagem de paredes internas, forros, revestimento e mobiliários integrados.
Chapa Standard (ST) Fortíssima é a chapa Gypsum Drywall de 15mm com borda rebaixada, voltada a montagem de paredes internas, forros, revestimento e mobiliários integrados. Apresenta maior robustez para receber cargas, maior resistência ao impacto e melhor conforto térmico e acústico.

Aplicações
Chapa ST é indicada para áreas internas secas na construção de paredes, forros, revestimentos, shafts e mobiliários integrados.

Vantagens
Pronta para acabamento
Variedade de Comprimentos
Garantia e qualidade Gypsum Drywall
Produto em conformidade com a Norma ABNT NBR 14.715

CHAPA ST FGA

Chapa ST - FGA é a chapa Gypsum Drywall com borda rebaixada, voltada a montagem de forros internos

Vantagens
Não trinca e nem amarela
Ideal para pequenas áreas
Pronta para acabamento
Garantia e qualidade Gypsum Drywall

CHAPA RU E RU FORTÍSSIMA

Chapa Resistente à Umidade (RU) é a chapa Gypsum Drywall com borda rebaixada, voltada a montagem de paredes internas em áreas úmidas. Aplicação em banheiros, cozinhas lavabos, áreas de serviços e similares.
Chapa Resistente à Umidade (RU) Fortíssima é a chapa Gypsum Drywall de 15mm com borda rebaixada, voltada a montagem de paredes internas em áreas úmidas com necessidades de maior resistência ao impacto. Aplicação em banheiros, cozinhas, lavabos e cômodos similares.

Vantagens
Fechamento de áreas úmidas
Pronta para acabamento
Garantia e qualidade Gypsum Drywall
Produto em conformidade com a Norma ABNT NBR 14.715

CHAPA RF E RF FORTÍSSIMA

Chapa Resistente ao Fogo (RF) é a chapa Gypsum Drywall com borda rebaixada e indicada para montagem de paredes e forros e revestimentos internos, em áreas secas que possuam necessidades específicas de resistência ao fogo.
Chapa Resistente ao Fogo (RF) Fortíssima é a chapa Gypsum Drywall de 15mm com borda rebaixada e indicada para montagem de paredes e forros internos, em áreas secas que possuam necessidades específicas de melhor desempenho contra a ação do fogo, maior robustez para receber cargas, maior resistência ao impacto, melhor conforto térmico e acústico.

Vantagens
Pronta para acabamento
Proteção contra incêndios
Garantia e qualidade Gypsum Drywall
Produto em conformidade com a Norma ABNT NBR 14.715

Placa Cimentícia

Placa Cimentícia

Geoplac

Placas autoclavadas produzidas a partir de geopolímeros, cimento sintético composto por materiais cerâmicos e malha de fibra de vidro, ideais para a construção a seco, unindo tecnologia, sustentabilidade e resistência.

Vantagens
Estabilidade Dimensional
Resistência à corrosão
Resistência ao fogo
Sustentável
Desempenho termoacústico
Baixa absorção de umidade

As placas cimentícias autoclavadas são destinadas a construção em Light Steel Framing, que destacam entre suas principais funcionalidades a resistência mecânica, resistência à água e à umidade.
Possui como finalidade construir revestimentos externos, paredes, forros, mezaninos e pisos. É uma solução que otimiza o tempo com o máximo de resultados.

SUPERBOARD ST

A Chapa Cimentícia Superboard® ST é constituída por painéis autoclavados de cimento, com borda reta, para revestimento em áreas internas e externas. Além de ser incombustível, sua funcionalidade e a resistência são os atributos principais.

Vantagens
Resistência ao fogo
Resistência à água
Ideal para uso externo
Alta resistência mecânica e ao impacto
Estabilidade dimensional
Chapas Autoclavadas
Garantia e qualidade Gypsum Drywallntia e qualidade Gypsum Drywall

PROMAT PROMATECH-H

Chapa de silicato de cálcio de alta densidade, com borda quadrada, incombustível, autoportante e monolítica, de alta resistência mecânica. Fabricada para aplicação em sistemas de proteção contra incêndio, tais como: paredes, forros, shafts e proteção de estruturas metálicas, lajes e equipamentos etc.

Vantagens
Resistência ao fogo
Proteção passiva contra o fogo
Pronta para acabamento
Garantia e qualidade Gypsum Drywall

Decorlit

Placa impermeabilizada e prensada que utiliza tecnologia CCRFS (tecnologia sem amianto). É uma placa com menor variação dimensional, com flexibilidade e mais suave na aplicação dos parafusos. Utilizada principalmente no fechamento do sistema Steel Frame, revestimento de colunas e vigas metálicas, decoração e design, proporcionando excelente acabamento e qualidade.

Tratamento de junta e superfície

Impermeabilizante
Impermeabilizante2

Os tratamentos de junta e superfície no sistema LSF possuem a função de proteção do material utilizado, seja ele a placa cimentícia ou de drywall. A utilização destes materiais é imprescindível durante a obra.

Siding Vinílico

Siding Vinilico

O Siding Vinílico é um revestimento de PVC para uso externo que oferece excelente custo-benefício para sua construção. Utilizado principalmente como revestimento de paredes externas, é uma ótima opção para fachadas residenciais e comerciais, galpões, reformas e revitalizações de construções convencionais.

Vantagens:
Beleza:acabamento fino e elegante;
Facilidade de instalação: revestimento em uma única etapa de forma rápida, limpa, seca e simples;
Economia: baixa manutenção e dispensa pintura;
Facilidade de manutenção: basta lavar com água para manter sempre o aspecto de novo;
Versatilidade: adapta-se a qualquer projeto arquitetônico;
Impermeabilização da fachada;
Durabilidade: resistente à ação de intempéries (raios UV, poluição e maresia...);
Resistência: não quebra e nem racha.

Siding Cimentício

Constituída por painéis autoclavados de cimento, com alto valor estético e durabilidade, para revestimento em áreas internas e externas. Sua principal característica é sua textura lembrar a madeira. O produto também está disponível com superfície lisa.

Vantagens:

 Estabilidade dimensional
Chapas Autoclavadas
Textura amadeirada
Garantia e qualidade Gypsum Drywall
Pode ser utilizado como revestimento decorativo

Smartside

Smartside

Revestimento para uso externo e interno, fabricado com a tecnologia das placas OSB e com aparência de madeira natural. Possui proteção contra cupins e fungos deterioradores e garantia de 20 anos.

O SmartSide é oferecido em três variações (colocar foto explicativa):
SmartSide Panel H (painel com ranhuras horizontais)
SmartSide LAP (réguas)
SmartSide Trim (acabamentos para cantos e aberturas)

Vantagens
Tripla função: reveste, veda e contraventa a estrutura;
Durabilidade: protegido contra cupins e degradação por fungos;
Beleza: possui textura da madeira natural;
Desempenho: Ótimo rendimento e economia;
Versatilidade: adapta-se a qualquer projeto arquitetônico;
Facilidade: Rapidez de instalação e simplicidade na hora de pintar;
Praticidade: Superfície adaptada para diminuir o acúmulo de sujeira ou pó.

Aplicações
Obras residenciais, comerciais e industriais;
Beirais e decoração de interiores.

Mezanino

Mezanino

Os Mezaninos ou Painel Wall são painéis para aplicação em lajes secas, mezaninos, paredes e divisórias, atendendo às exigências do mercado e dos profissionais da construção. Recebem selamento de bordas com um produto especial que lhes confere maior impermeabilidade.

O produto é disponibilizado em diferentes opções de revestimentos e espessuras:
LP OSB Home, revestido nas duas faces com placas cimentícias
LP Mezanino Filme Fenólico, essa textura resulta em sua característica antiderrapante, proporcionando maior segurança na instalação e uso.

Aplicação
 Mezaninos
Passarelas
Laje seca
Paredes e divisórias técnicas
Shafts
Containers
Confinamentos acústicos
Sanitários

Vantagens
Alta resistência a cargas distribuídas: suporta até 500 kg/m2;
Vence grandes vãos sem interferir no layout: vão máximo de 1,25 m;
Resistência ao fogo: a superfície cimentícia é incombustível e não propaga chamas;
Proteção contra cupins;
Ecologicamente correto: o OSB utiliza matéria-prima 100% proveniente de reflorestamento. As placas cimentícias não utilizam amianto e são recicláveis;
Permite qualquer tipo de acabamento;
Excelente isolamento acústico e térmico.

SMART NA SUA OBRA

Espaço Smart
Smart Sistemas Construtivos

A Espaço Smart em parceria com a SMART Sistemas Construtivos oferecem serviços que garantem a execução do seu projeto do início ao fim. A SMART, através do seu pioneirismo e busca incessante por tecnologia e desenvolvimento, tornou-se referência técnica quando se fala em projetos no Sistema Light Steel Framing. Através de uma equipe especializada já elaborou mais de 100.000 m² de projetos estruturais.

Os serviços oferecidos são a Assessoria de Obra, Elaboração de Projetos Estruturais, Obra Painelizada SMART House e Kit SMART Frame.

Vantagens
 Boas práticas e introdução a montagem
 Redução dos erros de montagem
 Montagem rápida e com eficácia
 Segurança e confiança na estrutura montada

ASSESSORIA DE OBRA

Espaço Smart Na sua Obra

Noções básicas sobre organização e layout do canteiro de obras;
Introdução aos aspectos de segurança no trabalho;
Noções sobre organização e armazenagem adequada dos materiais empregados;
Interpretação do caderno de montagem;
Interpretação do plano de corte e otimização;
 Aspectos para verificação do radier: dimensões e planicidade;
Apresentação do conceito sobre a aplicação dos materiais para montagem da estrutura metálica e fechamentos externos e internos;
Montagem de estruturas de lajes;
Montagem da estrutura de cobertura tipo cerâmica, concreto, shingle, fibrocimento ou metálica;
Introdução aos diferentes sistemas de impermeabilização;
Montagem da estrutura de cobertura tipo cerâmica, concreto, shingle, fibrocimento ou metálica.

ELABORAÇÃO DE PROJETOS ESTRUTURAIS

Projetos

Projeto e detalhamento;
Caderno de montagem;
ART do projeto estrutural;
Memorial de cálculo;
Romaneio de peças;
Visualizador 3D;

*Entrega em arquivo digital somente.

KIT SMART FRAME

KIT SMART FRAME

Entrega do projeto e detalhamento estrutural Smart Frame
Estrutura engenheirada sob medida (com aço pesado quando necessário)
Caderno de montagem com visualizador 3D
ART de projeto estrutural e memorial de cálculo
Conectores, fixadores e parafusos de alta performance
Assessoria técnica in loco e suporte telefônico

OBRA PAINELIZADA SMART HOUSE

Obra Painelizada

O SMART House é um sistema que foi desenvolvido como solução para montar de maneira industrializada e sustentável, qualquer edificação residencial ou comercial, dadas as características do produto e do projeto arquitetônico. A obra é entregue em formas de painéis moduladores das seguintes formas:

Estrutura principal em Light Steel Framing, perfis conformados a frio em aço galvanizado, segundo NBR 15253:2014;
Revestimento Externo: OSB Home 11,1mm, Membrana Hidrófuga, Placa fibrocimentícia 10mm e sistema de revestimento de superfície em basecoat;
Isolamento termo-acústico do forro: lã de pet ou vidro 100mm, 7kg/m³ (não incluso no produto SMART House);
Revestimento Interno: Conforme edital (Não incluso no produto SMART House);
Isolamento termo-acústico do forro: lã de pet ou vidro 100mm (7Kg/m³) (não incluso no produto SMART House);
Lajes de piso: Estrutura principal em LSF revestida com placas de OSB 18,3mm, com lona plástica e malha “pop” de estruturação para contrapiso de 50mm (incluso no produto SMART House apenas a estrutura principal e a placa OSB 18,3mm).

Passos da obra painelizada
Aldeia Manguinhos

Aldeia Manguinhos

Aldeia Manguinhos

Aldeia Manguinhos

Aldeia Manguinhos

Aldeia Manguinhos

Casa Alto Padrão

Casa Alto Padrão

Casa Alto Padrão

Casa Alto Padrão

Casa Alto Padrão

Casa Alto Padrão

Casa Painelizada

Casa Painelizada

Casa Painelizada

Casa Painelizada

Casa Painelizada

Casa Painelizada

Casa Painelizada

Casa Painelizada

Casa Painelizada

Casa Painelizada

Casa Painelizada

Casa Painelizada

Creche Pro Infância

Creche Pro Infância

Creche Pro Infância

Creche Pro Infância

Creche Pro Infância

Creche Pro Infância

Edifício Comercial

Edifício Comercial

Edifício Comercial

Edifício Comercial

Edifício Comercial

Edifício Comercial

Empreendimentos MCMV

Empreendimentos MCMV

Empreendimentos MCMV

Empreendimentos MCMV

Kit Smart Frame

Kit Smart Frame

Kit Smart Frame

Kit Smart Frame

Kit Smart Frame

Kit Smart Frame

Kit Smart Frame

Kit Smart Frame

Guaritas DAF

Guaritas DAF

Guaritas DAF

Guaritas DAF

Guaritas DAF

Guaritas DAF

Guaritas DAF

Guaritas DAF

Guaritas DAF

Guaritas DAF

Guaritas DAF

Guaritas DAF

Melnick Even

Melnick Even

Melnick Even

Melnick Even

Melnick Even

Melnick Even

Postos de Combustível

Postos de Combustível

Postos de Combustível

Postos de Combustível

Postos de Combustível

Postos de Combustível

Resort Canabrava - BA

Resort Canabrava – BA

Resort Canabrava - BA

Resort Canabrava – BA

Resort Canabrava - BA

Resort Canabrava – BA

Espaco Smart
Solicite Orçamento
close slider

E-mail *
